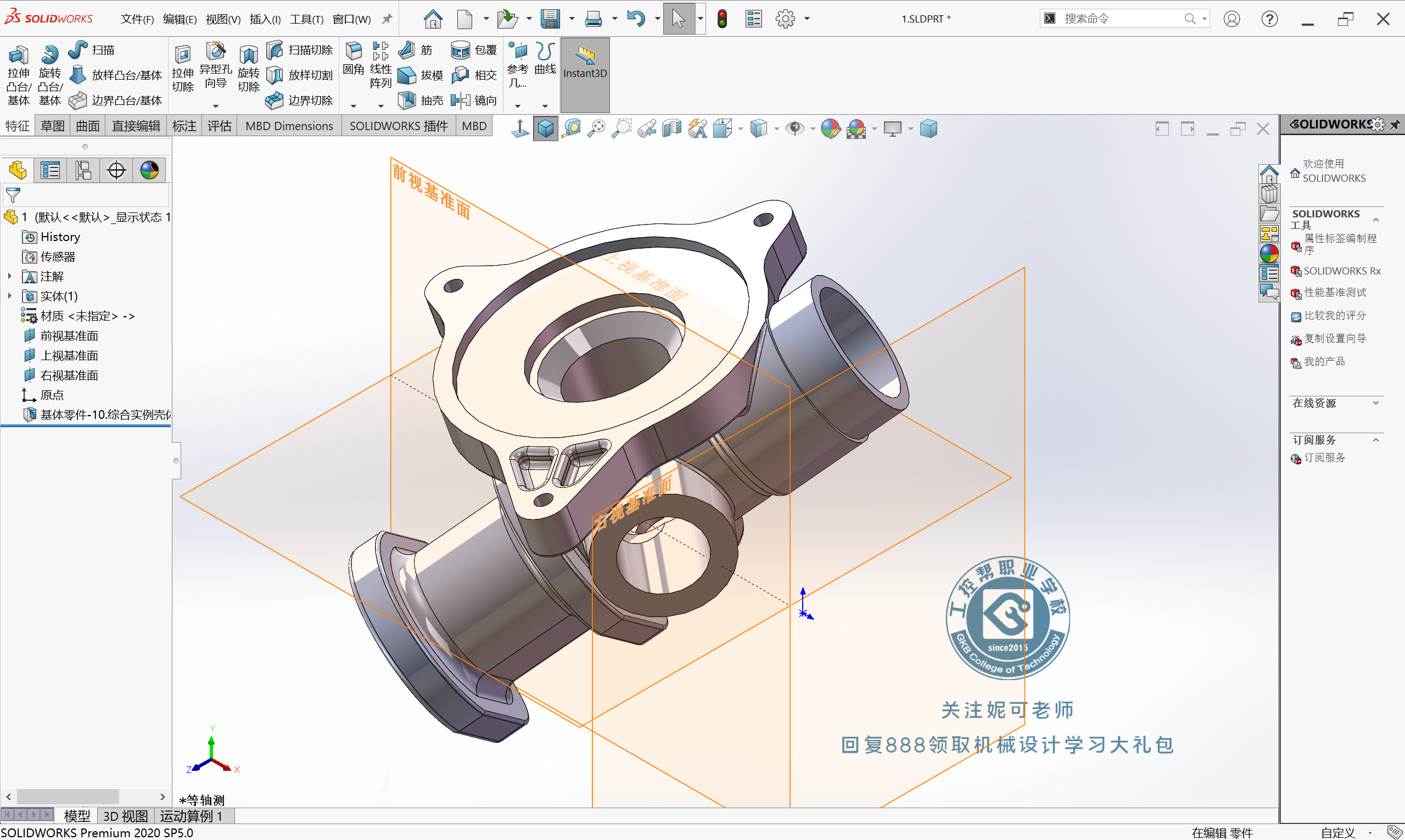

有时候工作中会遇到下图这种偏转倾斜零件模型，这类型的零件会有两种情况，一是设计树特征是有相对应的特征草图，我们可以通过修改草图的基准面去改正这种倾斜的零件模型，三是没有设计树参数的STP/STEP格式的模型，图上就是第二种情况，那么工作中一般是如何校正这类倾斜零件的呢？

这里推荐一个针对多实体编辑的工具：移动复制实体工具，

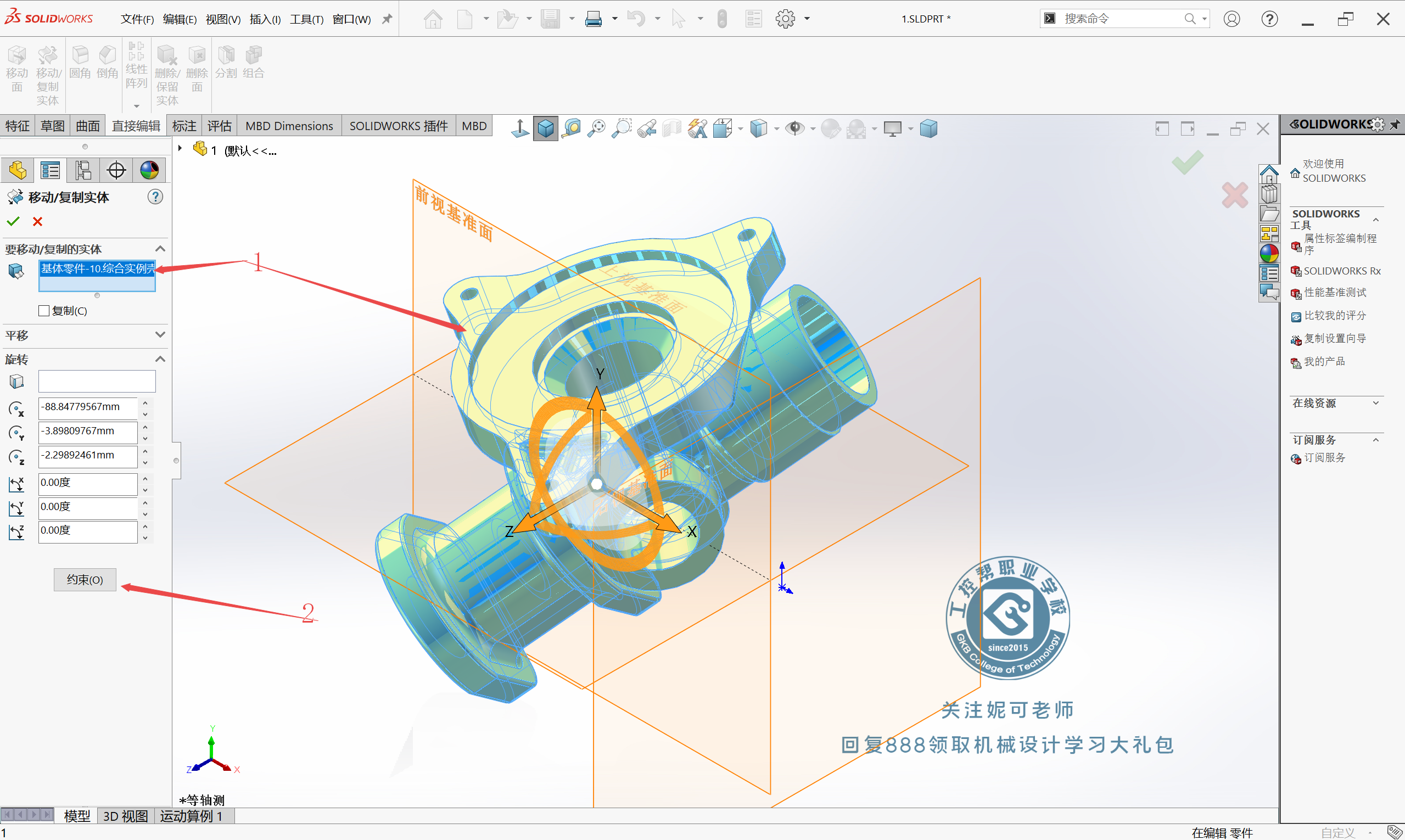

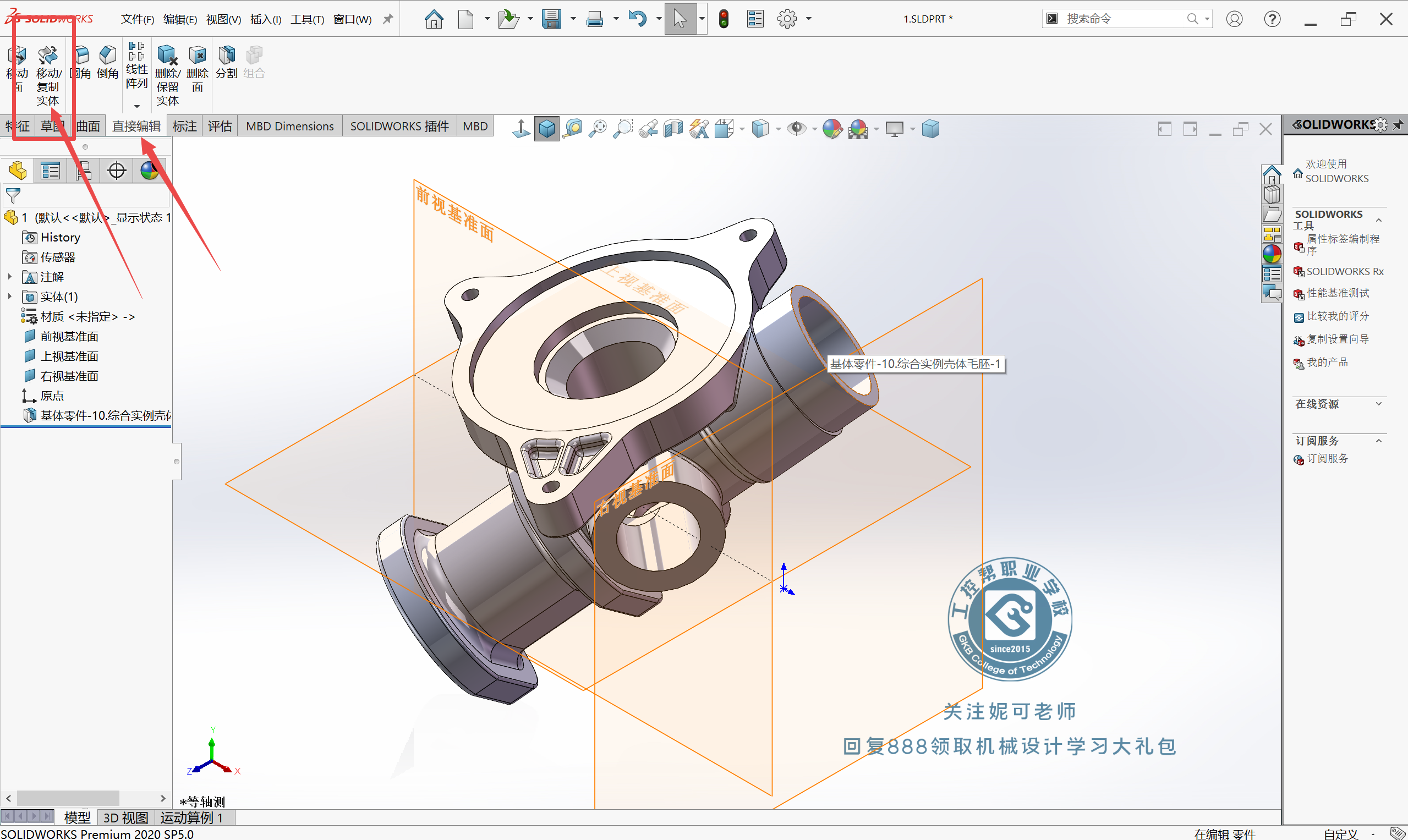

打开移动复制实体工具---左侧下方切换到约束版块，可以给零件添加配合约束（与装配体配合类似）见下图

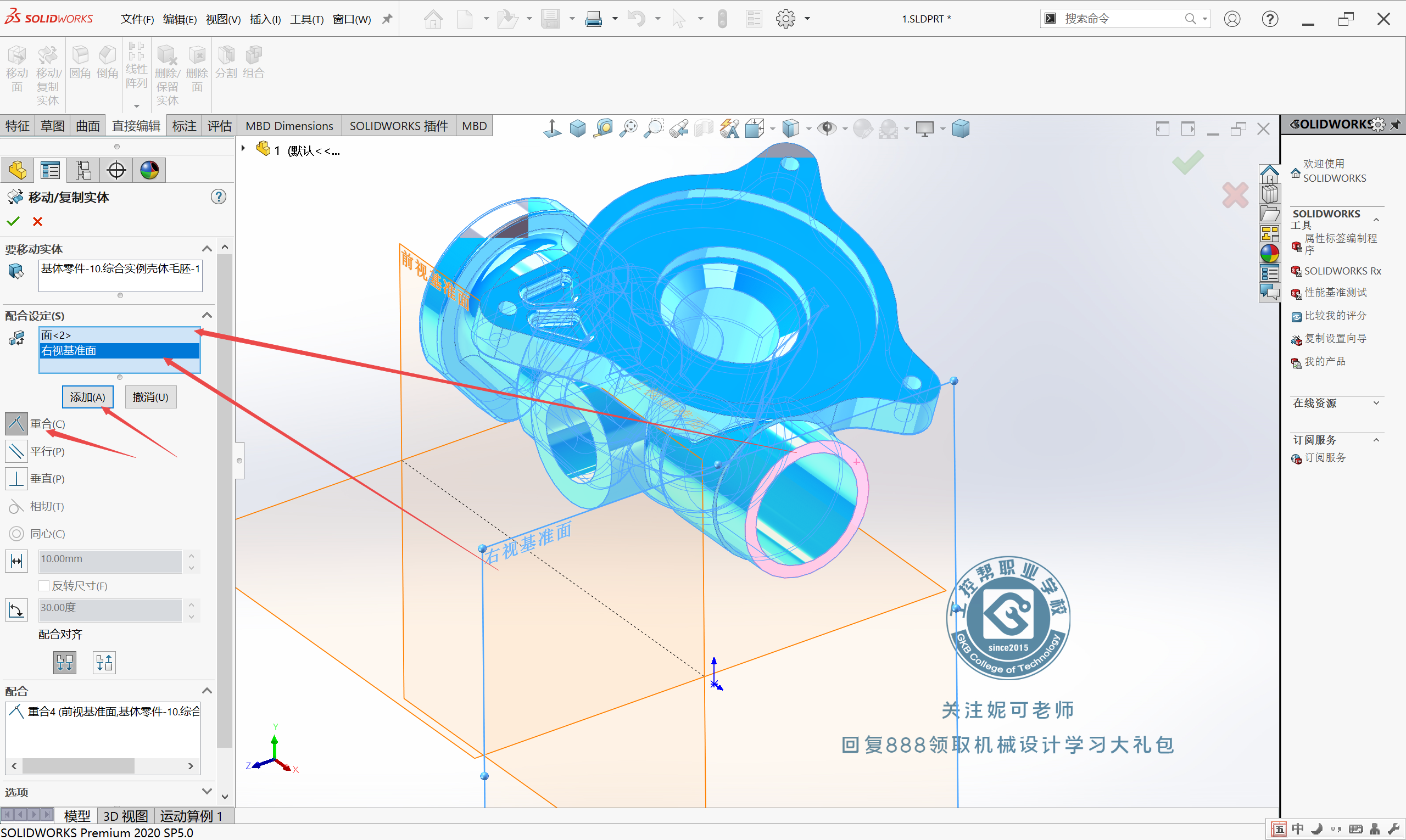

A,要移动的实体框选择实体零件，B,配合设定选择合适的模型面与基准面，给选择好的两个面添重合的约束，此时可以点击添加选项确定此项配合

然后，再选择模型一端面与右视基准面，此时也添加此项重合配合

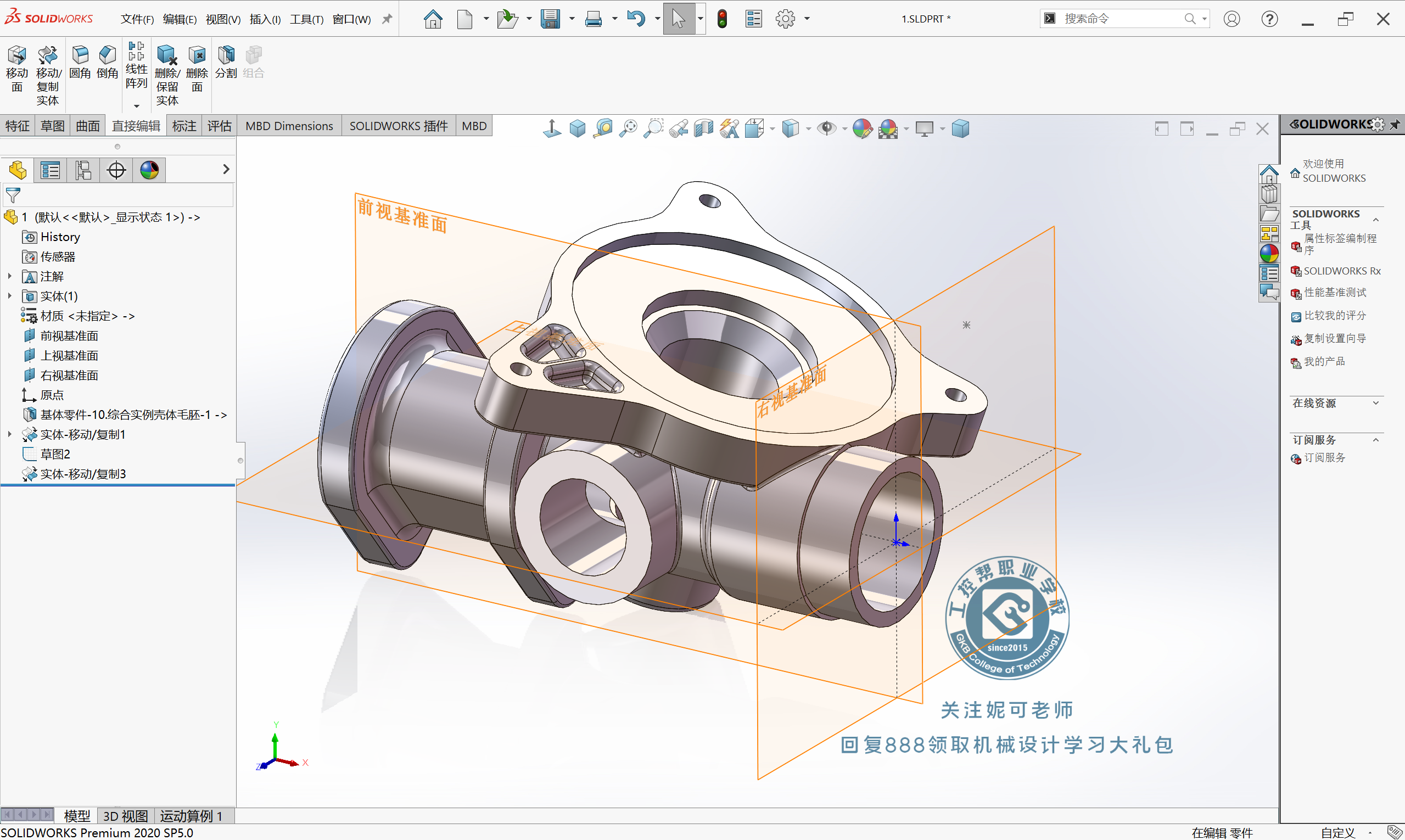

这时，我们已经用前视基准面和右视基准面约束了模型的两个圆管端面，模型已相对校正了

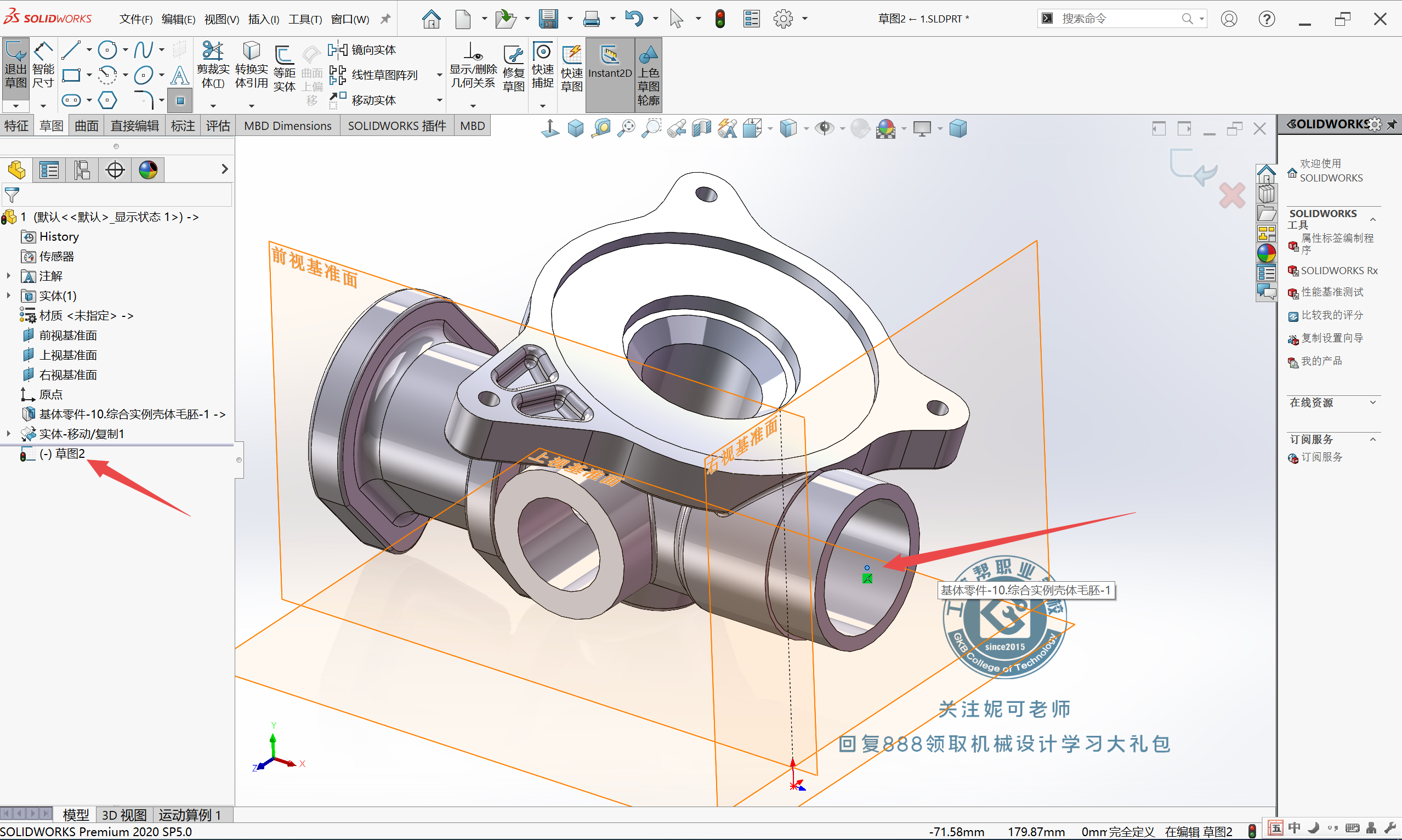

接下来，需要在端面绘制一个辅助草图点用于最后的位置定位（见下图）

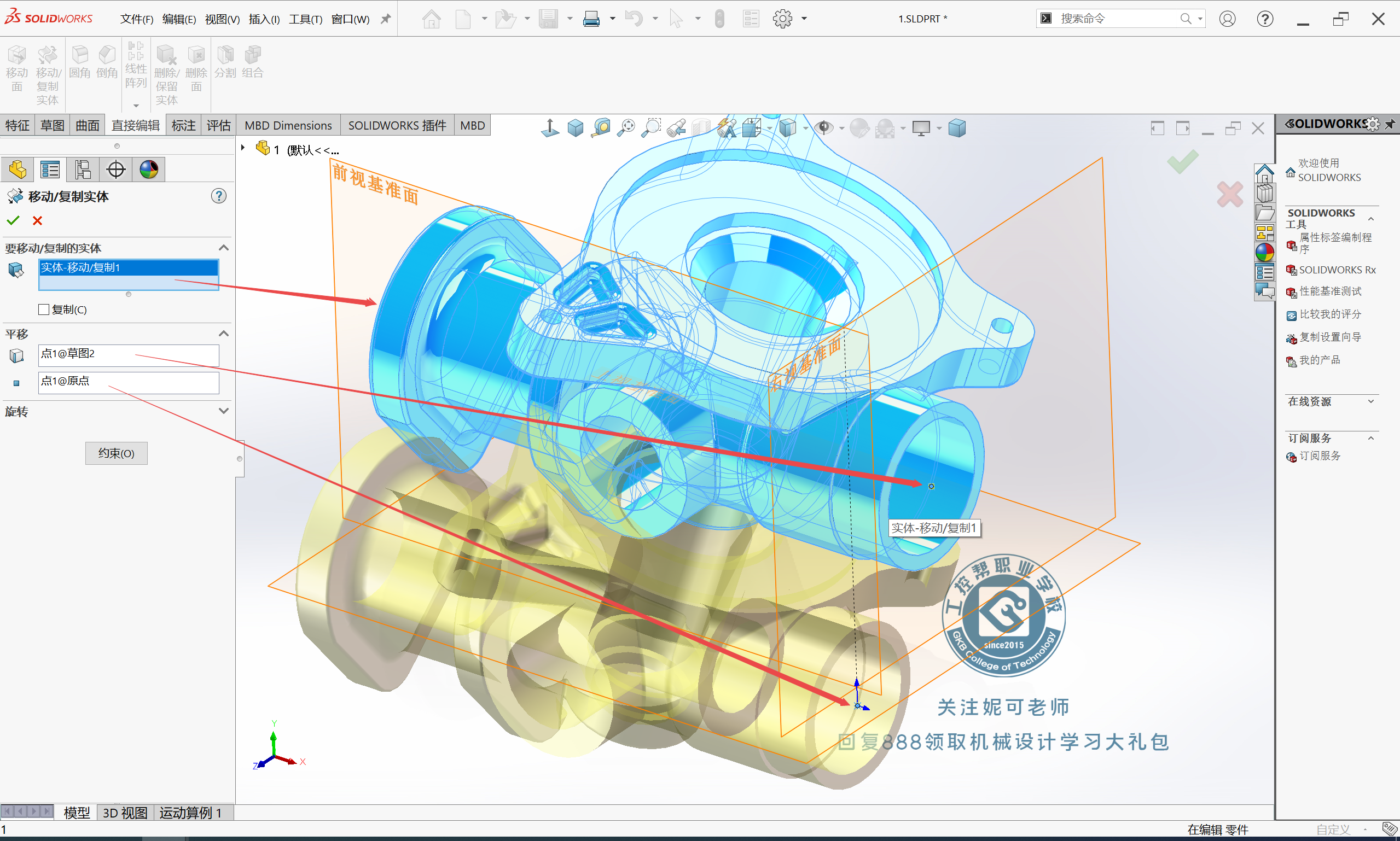

最后，我们再一次用移动复制实体工具，通过平移的方式将模型从刚绘制的辅助草图点移动到软件的原点上，

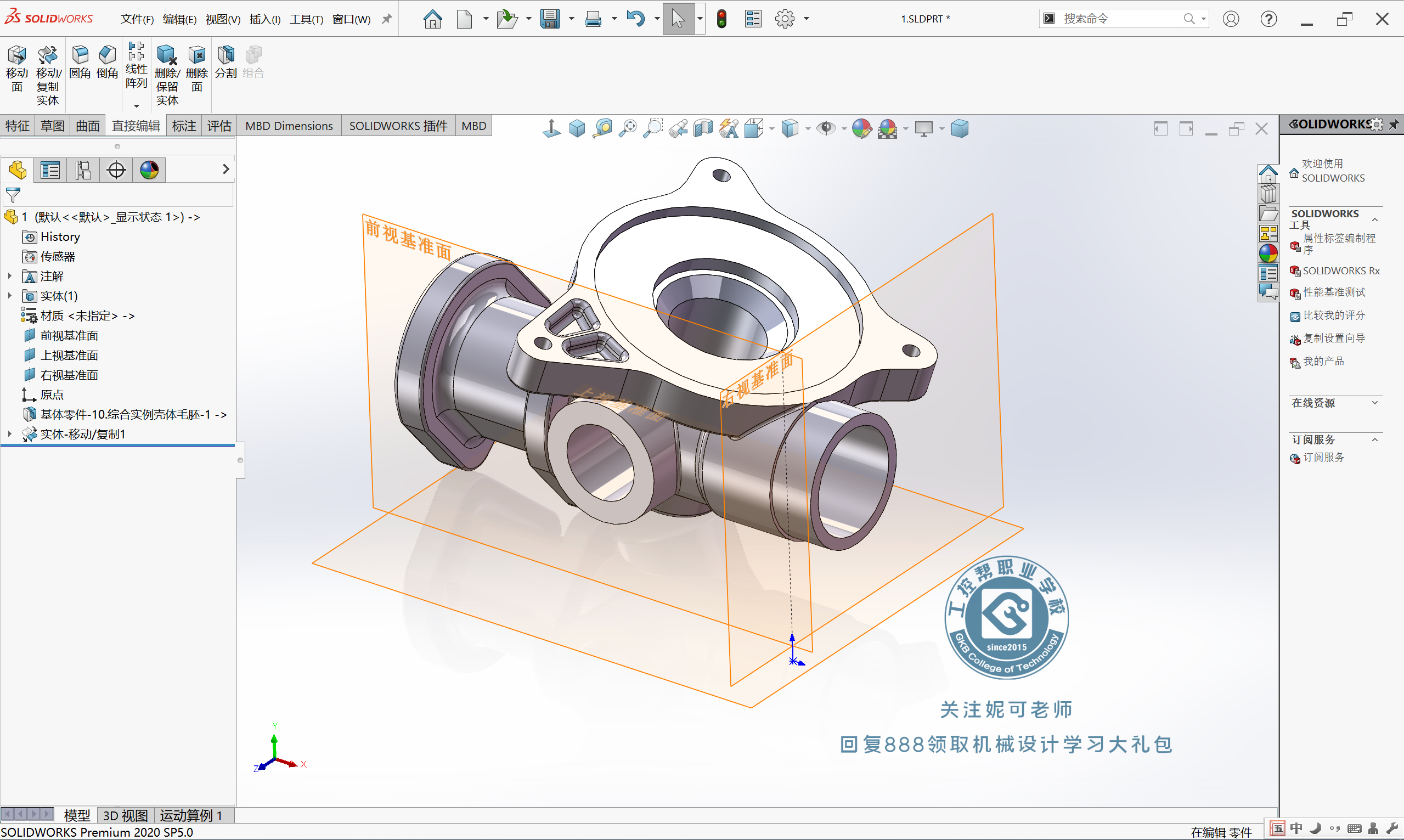

来，我们看一下最终的效果，非常的完美~~

get到校正模型的小技能，是可以方便后续的模型装配和工程图出图哦。
